Все виды услуг по топографии и геодезии

ТОО «Жанажол Мунай Сервис» оказывает полный цикл услуг в области топографии и геодезии. Специалисты владеют различными современными методами проведения топографо-геодезических работ посредством высокоточного оборудования. Оно обеспечивает высокое качество полевых и камеральных стадий изысканий.

Основой топографо-геодезических изысканий являются инженерные измерения имеющимся на территории сооружениям и коммуникациям наземного, подземного и надземного вида.

В совокупности инженерные изыскания помогают составить топографический план в цифровой и графической форме.

Оборудование для проведения топографо-геодезических работ

В зависимости от того, какую задачу следует решить и какой объем работ предполагается, используется оптимальное оборудование. Его подбор проводится на усмотрение специалиста компании либо по заданию Заказчика, при этом мы не ограничены в выборе — располагаем широким ассортиментом современного оборудования.

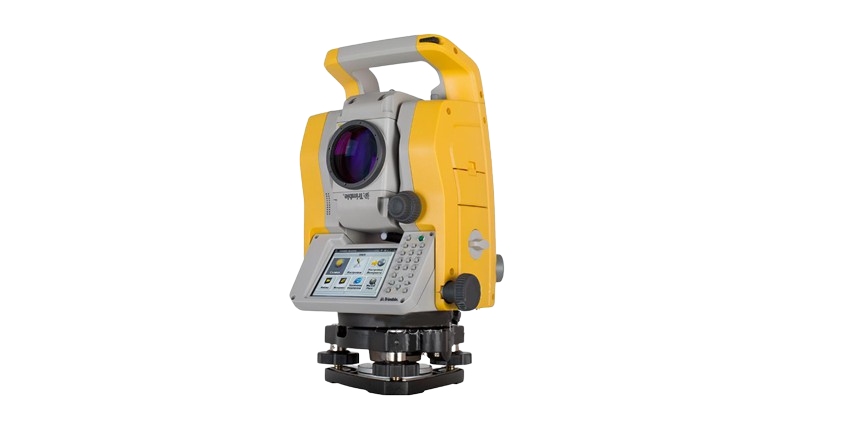

Тахеометр Trimble M3

Исследование площадных и протяженных линейных объектов осуществляется инструментальным методом. В процессе используется электронный тахеометр Trimble M3, задействуется спутниковое ГНСС-оборудование, лазерные рулетки, а также полевые компьютеры или контроллеры.

Лазерное сканирование трехмерным сканером Trimble TX8

Технология лазерного сканирования сканером Trimble TX8 позволяет упростить топографическую съемку территорий. За счет полевого кодирования объектов съемки открывается возможность минимизации временных затрат на последующую камеральную обработку, вместе с этим повышается и производительность работ.

Выявление подземных линий трассоискателем Leica DigiCat 750i

Выявить местонахождение подземных коммуникаций можно посредством высокочувствительного трассопоискового оборудования — Leica DigiCat 750i. Этот прибор имеет горизонтальные и вертикальные антенны локатора, мощный генератор, оснащен функцией цифровой обработки сигнала.

Благодаря использованию Leica DigiCat 750i специалисты «Жанажол Мунай Сервис» точно обнаруживают подземные коммуникации даже в густонасыщенных местах.

Дополнительные выгоды использования прибора:

наличие подземных коммуникаций и глубину залегания трассы можно определить нажатием одной кнопки на приборе;
можно определить искомую коммуникацию среди остальных за счет функции измерения направления и силы тока;
при добавлении к исследованиям спутникового GNSS-оборудования и диагностического оборудования возможно обнаружить места дефектов и повреждения кабеля или трубопровода, при этом данные отображаются в режиме реального времени на плане и профиле исследуемой коммуникации.

Камеральное трассирование линейного объекта в автоматизированном режиме проводится с подключением оцифрованных данных космической спутниковой съемки, результатов инженерных изысканий, исходных планово-картографических материалов.

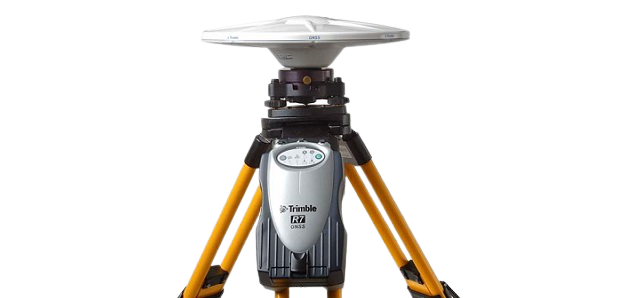

Топографо-геодезические работы ГНСС-оборудованием серии Trimble R7

Одним из незаменимых приборов для проекта производства топографо-геодезических работ является высокоточный двухчастотный ГНСС-приемник.

позволяет отказаться от использования теодолитных и нивелирных ходов;
позволяет проводить планово-высотную геодезическую привязку;
посредством него можно создавать опорное обоснование по трассе.

ГНСС-оборудование помогает провести разбивку, полевое трассирование с высокой точностью и в режиме реального времени. Следовательно — ускоряется процесс, повышается качество и производительность работ.

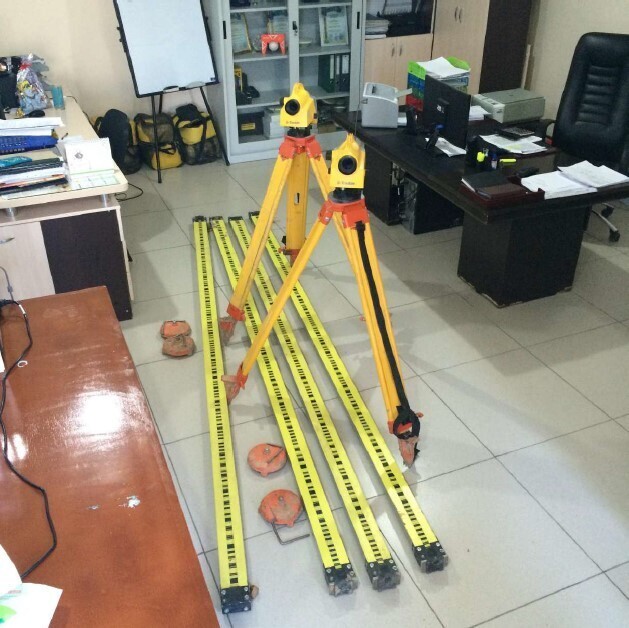

Деформационный мониторинг цифровыми нивелирами

Мониторинг и наблюдение за деформациями объектов (просадкой, креном, сдвигами) — важная задача, особенно в процессе строительства и эксплуатации сооружений и зданий.

Для решения задач деформационного мониторинга специалистами «Жанажол Мунай Сервис» используются цифровые нивелиры Trimble DINI 03 и Leica DNA 03. Они позволяют своевременно выявлять и предотвращать развитие негативных и опасных природных и техногенных процессов.

Следует различать:

геодезический мониторинг просадки оснований построек проводится посредством прецизионных нивелиров

наблюдения за сдвигами и креном выполняется высокоточными роботизированными электронными тахеометрами

Полученные результаты позволяют спрогнозировать варианты развития событий: как поведет себя деформация, и какими специализированными мероприятиями можно предотвратить негативные и опасные последствия.

Геодезическое оборудование оснащается встроенным программным обеспечением, позволяющим проводить вынос в натуру, а также разбивку основных и монтажных осей, высотных отметок, уклонов.

Нивелиры для строительных объектов

На строительных объектах зачастую используются линейные и ротационные нивелиры, имеющую большую дальность исследования. Им в помощь добавляются оптические и оптико-лазерные приборы вертикального проектирования, позволяющие переносить плановые координаты с одного горизонта на другой.

Геодезический мониторинг и контроль геометрических параметров возводимых зданий, а также качества строительства проводится на основе данных исполнительных съемок. Они выполняются электронными тахеометрами или трехмерными лазерными сканерами.

Лицензионные программные обеспечения

ТОО «Жанажол Мунай Сервис» использует современные программные продукты для производства камеральной обработки топографо-геодезических съемок тахеометрии, нивелиров, ГНСС-съемок, лазерного сканирования, а также для составления чертежей, карт различных масштабов, 3Д- карт.

Работаем с программами: Trimble Business Centre, Surfer, CREDO, MapInfo, 3D FieldPro, AutoCAD, QGIS, GPSurvey, OpendTect, Trimble Geomatic Office.

Основной состав топографо-геодезических работ

получение координат и высот геодезических пунктов, а также материалов по ранее проводимым изысканиям;
создание опорной геодезической сети (геоподосновы) и/или съемочного обоснования на исследуемой местности;
поиск, обнаружение и топографо-геодезическая съемка инженерных коммуникаций под землей;
инженерно-геодезические изыскания для проектирования;
составление/обновление топографического плана/геоподосновы.

Полученные материалы и сведения обрабатываются: данные геодезических и топографических исследований наносятся на карты. Далее посредством камеральных работ определяется точность этих данных.

Оставить заявку

Полевой этап

На полевом этапе проводится разведка выделенного участка исследуемой территории, а также работа с опорными, планово-высотными геодезическими сетями. Далее следует топографическая съемка местности с использованием геодезического оборудования. В некоторых случаях определенные исследования требуется проводить дважды.

Камеральные работы

На камеральном этапе начинаются работы с топографическими планами, при этом используются цифровые версии. Их следует составить с нуля или обновить: внести данные, которые были собраны во время полевых топографо-геодезических работ. В случае если на имеющихся планах информация устарела, ее обновляют.

На карты заносятся объекты наземных и подземных коммуникаций, а также объекты. Зачастую требуется согласование этих изменений с эксплуатирующими эти объекты и коммуникации организациями.

Оформление документации

Завершив все заказанные клиентом работы, геодезисты «Жанажол Мунай Сервис» подготавливают и передают в электронном и бумажном варианте технический отчет.

пояснительную записку с указанием проведенных исследований;
набор чертежей, топопланов, геоподосновы в требуемом масштабе.

Топографо-геодезические работы в рамках геофизической разведки

Топографо-геодезические съемки — обязательный этап предварительного изучения территории, предшествующий геофизической разведке (гравиразведке, магниторазведке и др.). Полученная в результате топогеодезии информация используется для получения точных данных местности для выноса съемочных точек с проекта в натуру. Впоследствии эти данные будут использованы для проведения вторичной обработки геофизических съемок.

сбор, анализ сведений о природных, техногенных условиях местности;
рекогносцировка, изучение особенностей топографии рельефа;
создание планово-высотных геодезических сетей — это позволяет определить координаты;
топографическая съемка местности в различных масштабах;
вынос в натуру точек исследований, а также привязка, получение их точных высот, координат;
поиск и обнаружение подземных и наземных коммуникаций;
создание набора топографических планов с различными масштабами (1:100, 1:200, 1:500, 1:1000 или любом другом);
подготовка технического отчета в бумажном и электронном виде.

технический отчет со сведениями о методике, технологии проведенных исследований;
кроки закрепленных пунктов опорной геодезической сети;
каталог с координатами и высотами точек съемки;

Заказать топографо-геодезические работы в ТОО «Жанажол Мунай Сервис» вы можете, обратившись по телефону, указанному на сайте, или через специальную форму обратной связи.
