Мобильность, высокая производительность наряду с экономичностью и экологической чистотой — вот что характеризует гравиметрический метод. Широкий спектр функциональных возможностей способа позволяет использовать его при решении общегеологических задач различного уровня сложности, а также в поисках полезных ископаемых.
Высокая результативность метода обусловлена простой причиной: плотностные неоднородности в горных породах и почвах отражаются иначе в гравитационном поле земли. Такие гравитационные аномалии могут появиться только в том случае, если горная порода, из которой складывается земная кора, имеет неоднородность.
При решении гравиметрических задач зачастую используют понятие «избыточная плотность». Оно обозначает разность между плотностью вмещающих пород и структур, создающих аномалию.
Гравиметрическая разведка — сравнительно недорогой метод, и ее применение позволяет с меньшими экономическими затратами выделять наиболее перспективные участки для постановки более детальных исследований. По этой причине в разы выгоднее вначале провести данный вид исследования, после чего запускать более детальный метод полевой геофизики (сейсморазведку, электроразведку) или же начинать поисковое бурение.
Наибольшую результативность исследование дает в сочетании с иными геофизическими методами разведки. Показательный пример — дополнение гравиразведки аэромагнитной съемкой и сейсморазведкой при проведении региональных исследований.
В процессе поиска антиклинальных складок в осадочной толще породы рекомендуется добавлять данные сейсморазведки метода отраженных волн. А при поиске залежей руды — проводить дополнительно магниторазведку и сейсморазведку.
Серия гравиметров Scintrex CG-5 на современном рынке является самой точной и надежной. Компания «Жанажол Мунай Сервис» имеет в наличии высокоточные гравиметры Scintrex AutoGrav CG-5 (Канада).
Новое поколение высокоточного гравиметра — возможность разработки и проверки новых методик ведения полевых гравиметрических работ. Гравиметр Scintrex CG-5 снабжен технологией автоматического выравнивания прибора и коррекции за рельеф местности в реальном времени. Наличие эффективной системы термостатирования позволяет достигать высокой точности (порядка 1 мкГал) в широком диапазоне температур. Все это позволяет проводить полевые наблюдения, не создавая специальные стационарные пункты (постаменты), а используя входящий в комплект «треножник».
Операция | Характеристика |
Общие сведения | Гравиметр Autograv CG-5 - прибор для высокоточного измерения ускорения силы тяжести. Обеспечивает точность определения силы тяжести на пункте менее 5 микрогалл. |
Требуемая точность | Среднеквадратическая погрешность + / - 5-7 микрогалл |
Стандартное отклонение |
< 5 мкГал |
Рабочий диапазон | 8000 мГал, без перенастройки |
Остаточный линейный дрейф | менее 0,02 мГал в день |
Диапазон компенсации наклона | +/- 200 угловых секунд |
Автоматическая коррекция | прилив, наклон прибора, температура, микросейсмы |
Рабочая температура | от -40°С до +45°С |
Сертификация | соответствует Европейским требованиям по электромагнитной совместимости 89/336/Е |
Очень часто интерпретация данных гравиразведки проводится совместно с результатами других, параллельно проводимых видов измерений: топографической съемкой, магниторазведкой и т.п. Интерпретация начинается с:
Следующий этап обработки — выполнение трансформаций наблюдаемого поля и построение карты аномалий. Она используется на этапе качественной интерпретации для выделения участков, перспективных на обнаружение полезных ископаемых.
На заключительном этапе выполняется количественная интерпретация и моделирование геологических объектов, являющихся источниками гравитационных аномалий. Обработка гравиметрических данных выполняется в программе ZondGM3D — она позволяет определить глубину залегания и пространственного положения аномалиеобразующих объектов (гравитационных аномалий).

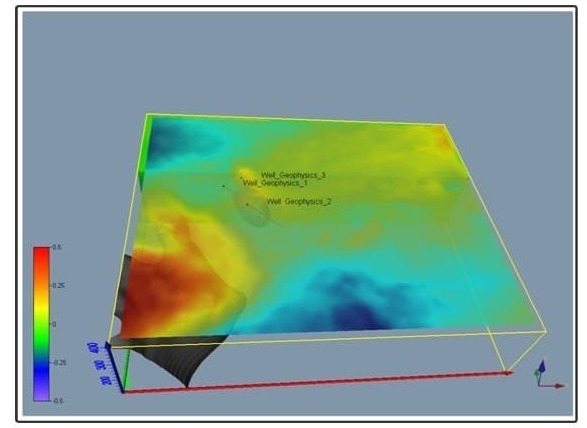

Результаты работ отображаются в виде карты аномалий гравитационного поля, плотностных разрезов по интерпретационным профилям и 3D-модели среды плотностных неоднородностей участка исследований. Для удобства работы с моделью данные 3Д моделирования могут быть загружены в программу Golden Software Voxler, OasisMontaj и другие программные пакеты, что позволяет в интерактивном режиме выбирать и анализировать интересующие участки.
Результаты комплексной обработки и интерпретации данных гравиразведки позволяют выделить аномальную зону, перспективную на оруденение.
С помощью 3D инверсии гравитационного поля определяются параметры участков повышенной избыточной плотности, рекомендуемые к проверке бурением на обнаружение полезных ископаемых.
